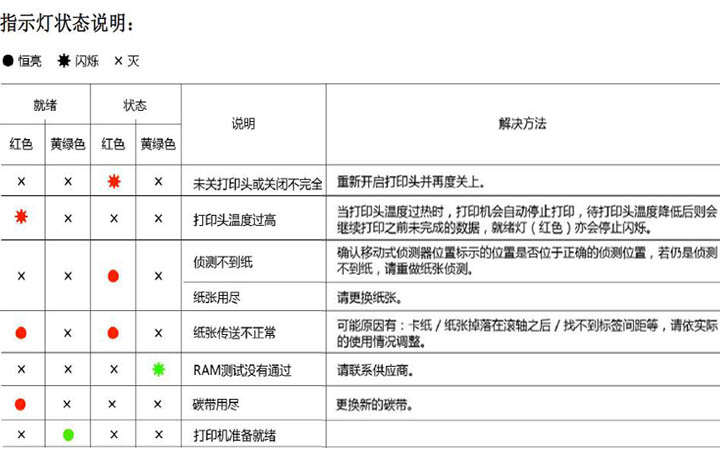

一、106B打印机指示灯说明 ↓

二、基本设置及操作 ↓

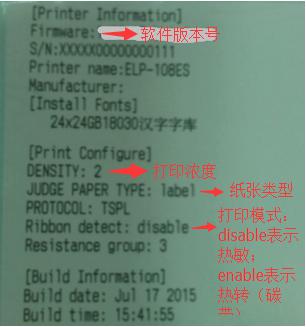

1、自检样张打印：通过审查自检样张可相识到打印机目今状态及相关设置

1）按键打。

（1）纸张，碳带（选择碳带打印 ）已准确装置于打印机上；

（2）关闭打印机；

（3）按住走纸键不放，同时开机，等停当指示灯亮黄绿灯后松开走纸键，打印机即最先打印自检页如右。

2）通过工具打。

2、标签学习：

1）按键操作：

（1）开盖即翻开打印头；

（2）打印机关机；

（3）翻开打印机的电源，在打印机“停当”指示灯亮起的瞬间，快速一连短按3-5次“走纸”键，此时“状态”指示灯变绿；
（4） 合上打印机头，打印机自动走纸6张标签纸后，停当”指示灯变绿，即完成学习历程。
2）通过工具举行 ：

3、纸张类型设置：

  打印机共支持3种纸张类型：标签纸、标记纸（黑标记）、一连纸。差别纸张类型的切换可通过工具实现：

4、打印模式设置：（适用于同时支持热感-热转印打印机）：

5、设置支持小标签打。打印机可支持的最小标签高度为6mm，当使用的标签高度< 20mm,则需要通过工具设置“支持小标签打印”：

6、打印浓度、纸张规格、旋转打印设置：

旧版驱动：

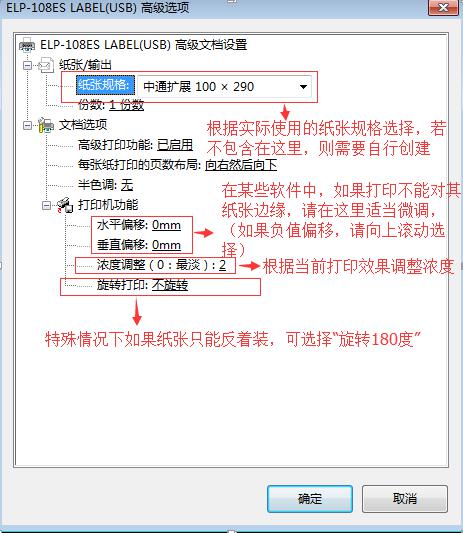

通过鼠标选中响应打印机驱动，右击翻开 “打印机属性”—“通例”—“首选项”—“高级”，进入高级设置界面如下：

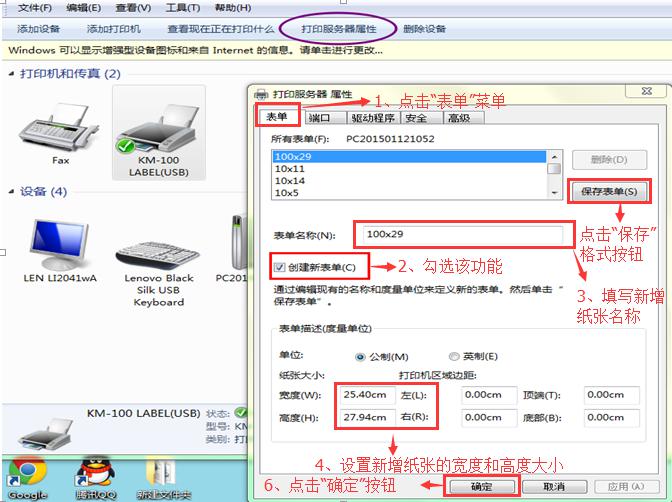

建设新的纸张规格：当用户现实使用的标签规格不包括在打印机驱动内置纸张规格中，则需要自行建设，详细操作如右图（差别系统翻开“打印效劳器属性”方法差别）：

新版驱动：

新版驱动可支持直接在“打印首选项”举行如下设置：①新建纸张规格，或编辑旧有的纸张规格；②打印偏向；③偏移距离；③打印浓度；④打印完进纸距离。设置完毕，务必点击“应用”，新的设置生效。

三、106B打印打印机机驱动装置及异常处置惩罚 ↓

装置条件：打印机开机，毗连好USB线；

装置历程：直接双击驱动装置文件执行装置即可；

驱动装置中异常情形及响应处置惩罚计划：

1、驱动装置中泛起以下提醒：

解决计划：确认打印机USB毗连是否正常，确认毗连正常后点击“重试”继续装置。

2、驱动装置中若是泛起以下提醒，体现PC机系统上的“C:\WINDOWS\Driver Cache\i386\”目录下缺少文件“unidrv.hlp”：

解决计划：拷贝文件“unidrv.hlp”至目录“C:\WINDOWS\Driver Cache\i386\”下，然后再重新装置驱动即可。（该问题一样平常泛起在XP系统中）

3、（1）驱动装置历程很顺遂，装置完成后在“装备和打印机”文件夹中却找不到响应的打印机；

  （2）装置历程中泛起提醒;

解决计划：（1）重装系统；

       （2）装置TSC驱动 “TSC.exe”（该问题只有个体用户会泛起）——暂时计划

四、106B打印机使用中常见问题 ↓

常见问题 1：标签订位问题

体现：

（1）打印中会泛起无纪律的跳标（走空缺纸）；

（2）每次合盖或按走纸键就会走纸多张标签 ；

（3）状态灯常亮红灯，每次合盖或按走纸键，打印机纸走纸一点点就状态灯长亮红灯；

解决要领：

（1）确认是否是标签订位问题：在确认打印机纸张类型设置和现适用纸一致（可从打印机自检样张上或工具上审查）和客户纸张装置准确（若是热转印模式下，需确保碳带装置准确且碳带是一次碳带）的条件下按走纸键，若每按一下走纸键只走纸一点点或走纸多张标签，说明确实是标签订位有问题；

（2）若标签纸的高度<20mm，首先需通过工具设置打印机支持小标签打印，然后执行第1步，（不然直接执行第3步）；

（3）举行标签学习：在纸张装置准确的条件下指导客户举行标签学习（通过工具），学习中会走纸6-7张空缺标签，然后自动重启打印机即体现标签学习乐成。标签学习完成后再试下按键走纸，若标签学习乐成后照旧不可正常定位，则执行第4步；

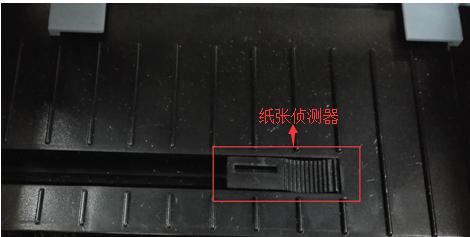

（4）确认下侦测光电对位置是否在最右边如下图，若是，则执行第5步；

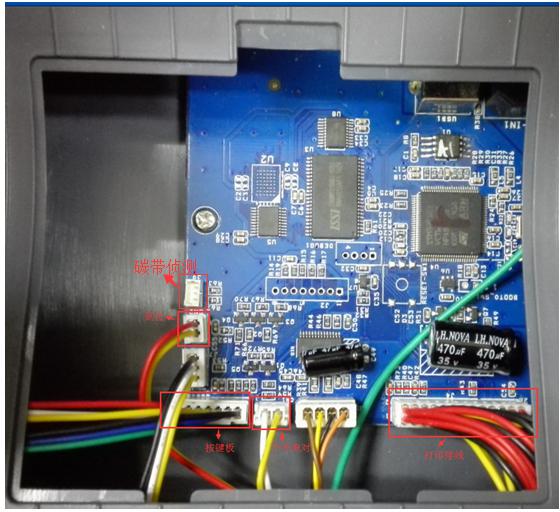

（5）确认下侦测引脚座子是否有插好；

常见问题 2：纸张设置与现适用纸纷歧致（一样平常是高度凌驾）

体现：

打印中泛起有纪律的跳标即每打印一张会多纸1或2张空标签；

解决要领：

（1）确认现实使用的纸张规格（主要是高度），然后驱动选择的纸张高度是否现实一致，若纷歧致，则举行响应设置，设置完后若问题仍保存，执行第2步；

（2）审查下打印软件上的纸张高度设置（或模板高度）是否大于现实纸张高度，若是，调解为与现实纸张高度一致或稍微；

常见问题 3：驱动上设置的USB端口号PC机分派的端口号纷歧致

体现：

（1）打印机状态指示、自检页打印正常，但通过打印软件（挪用打印机驱动）打印不出来；

（2）每次发送打印使命，却从另外一台打印机上打印出来

解决要领：

（1）首先查PC机分派给电脑的USB端口号：审查要领

（2）审查所用驱动的端口号设置是否与现实USB端口号一致，若否，则设置为一致，并打印驱动侧页，看打印机是否有反应；若否，则执行第3步；

（3）审查打印机驱动是否处于脱机状态，若是，右键作废掉即可，若否，重启打印机再试下，若还不可，就只能在打印软件检查设置。

常见问题 4：打印头不清洁，粘有纸屑、胶等异物

体现：

（1）打印不清晰或断线(即某部份无法打印) 或某些区域打印白点多；

（2）打印卡纸，走纸不顺；

解决要领：

翻开打印头，审查打印头片上是否有灰尘附着、标签纸沾黏或积碳，若有，请整理下打印头，步奏如下：

（1）关闭打印机电源并开启上盖 ；

（2）释放机芯卡勾向上上抬起打印头组，若有装置碳带，需先取下碳带；

（3）用酒精笔或软布料沾酒精擦除下打印头；

建议每周整理打印头1 次，整理时请注重清洁的软布上不可附着金属等坚硬物质，不然容易造成打印头的损坏。

常见问题 5：碳带侦测问题（适用于热感应-热转印打印机）

体现：

打印机走纸一点后停当灯亮红灯；

解决要领：

（1）确认打印机目今打印模式：客户现实打印方法为热感应，却将打印机设置在碳带（热转。┠Ｊ较，此时只要将打印模式更改为热敏打印模式即可；

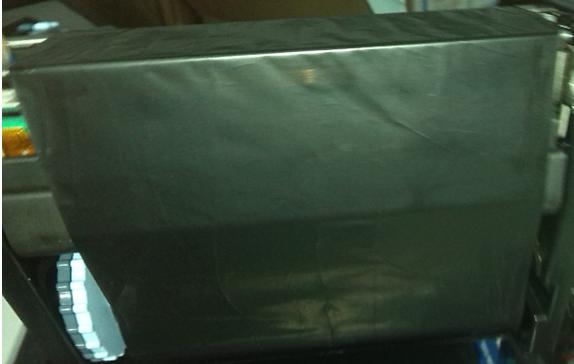

（2）若客户现实打印方法为热转印，此时需要确认下客户的碳带装置是否准确（让客户照相传过来看下），碳带准确装置如下图：

（3）若客户现实打印方法为热转印且碳带装置确认，此时需要审查下碳带是否已用完；

常见问题6：打印头未到位

体现：状态指示灯闪红灯

解决要领：

关闭好打印头

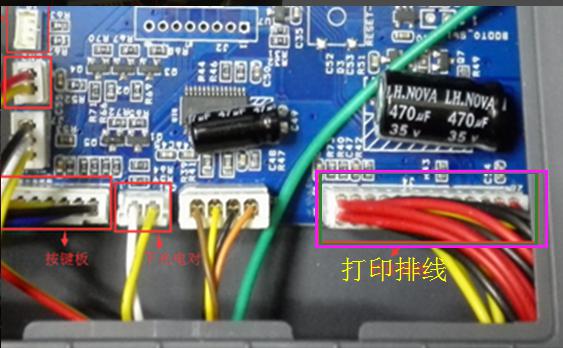

常见问题7：打印排线有松动

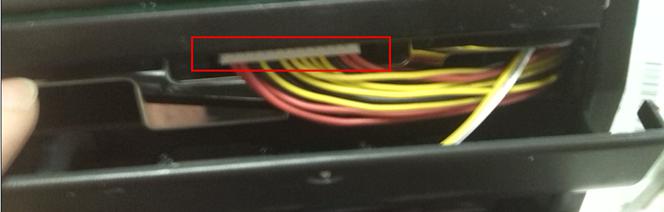

体现（如下图）：

解决要领：

指导用户检查并重新装置好打印排线或替换排线（一端在控制板上，一端在打印头内）

常见问题8：USB识别问题

体现：

（1）PC机右下角提醒“无法识别USB”

（2）使用工具举行相关设置时提醒“查找不到USB打印机”

（3）驱动一直装置不乐成

解决要领：

通过装备治理器审查PC机是否有正知识别到打印机USB

若有：重启打印机试；

若无：替换PC机USB端口或USB线，若确认PC机USB端口及USB线正常 ，可是仍然无法识别USB，则可能是打印机USB？樗鸹，需返修；

常见问题 9：纸张宽度设置有误或纸张没有卡好

体现：

（1）打印会往左或往右偏；

（2）打印出来的面单会有一点倾斜；

解决要领：

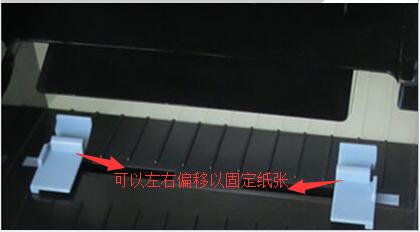

（1）确认用户纸张有没有卡好：

（2）若用户纸张有卡好，检查下客户设置的纸张宽度和现实使用的纸张是否一致 ；
