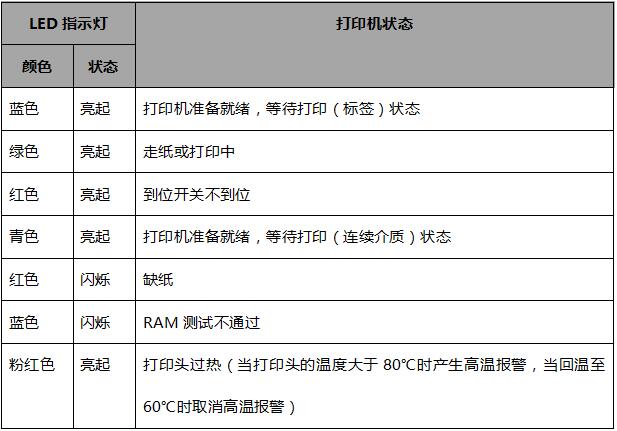

一、LED指示灯说明 ↓

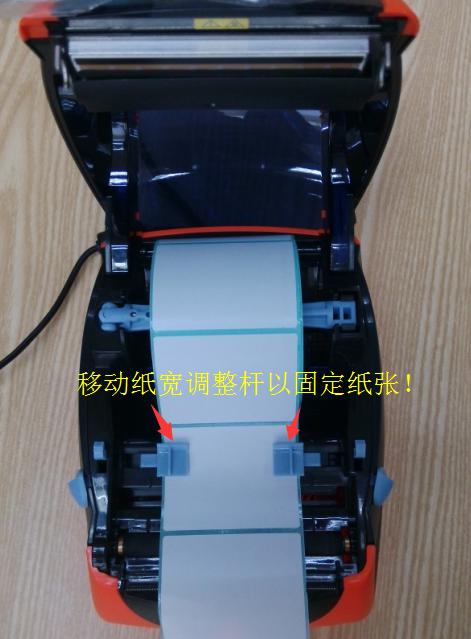

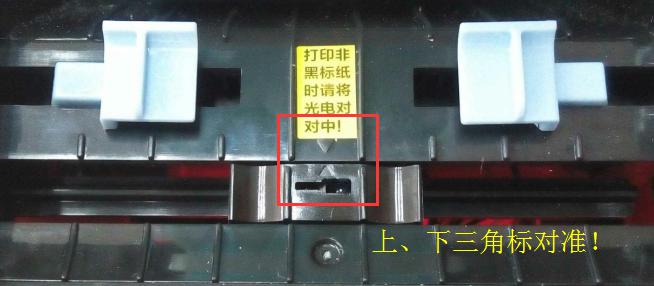

二、下侦测器调解及纸张安排 ↓

注：下侦测器务必瞄准，不然会导致打印跳标、错位等问题。

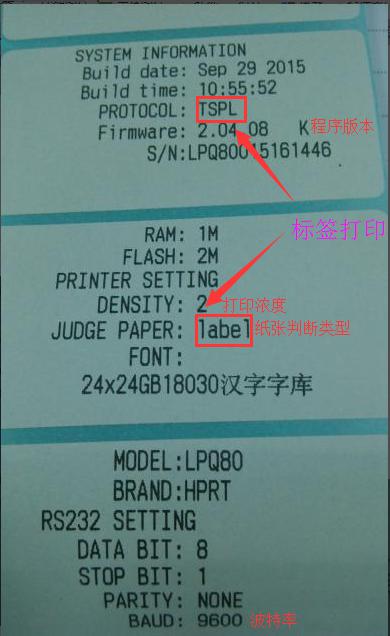

三、相识自检页参数 ↓

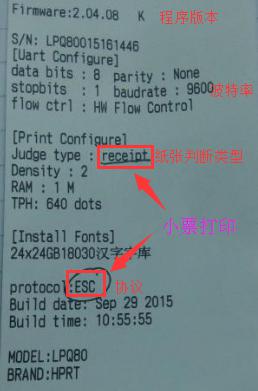

打印自检页：关机，同时按住开机键和走纸键，打印时机开机并自动打印出一张显示打印机参数的自检页。

参数说明：

Firmware（程序版本）

PRTOTOCOL（协议）

JUDGE PAPER（纸张判断类型）

BAUD（波特率）

四、参数设置 ↓

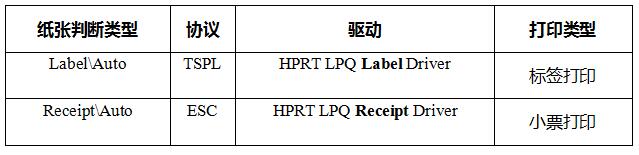

注：在两种打印类型下，都需要确保纸张判断类型---协议---驱动三者对应

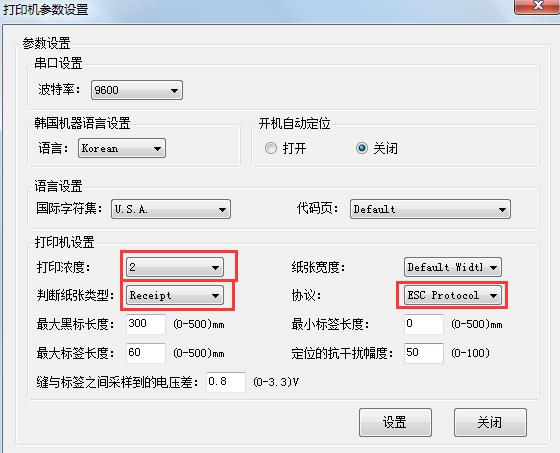

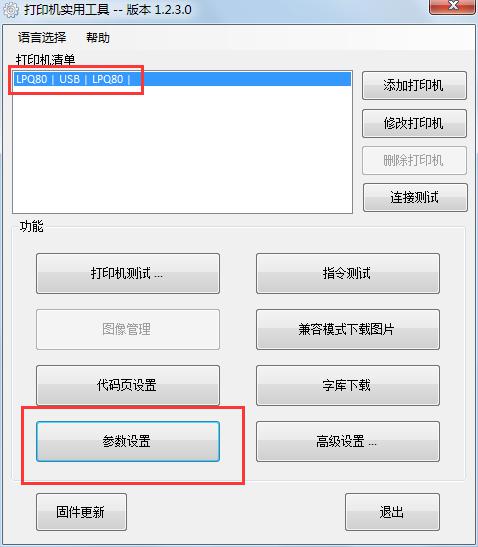

要领一：用Utility设置参数

1、装置UtilityTool，翻开软件
；

2、打印机开机，链接到电脑
；

3、“添加打印机”，选择对应机型及接口
；

4、“毗连测试”乐成后，点击进入“参数设置”
；

5、参数设置完后，重启打印机生效。

要领二：手动设置打印机参数：

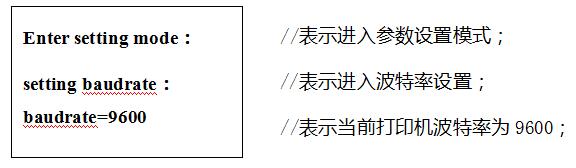

进入参数设置模式要求在开机后2秒内完成以下2个行动：①按3次电源按键
；②再按一次走纸键。按电源键选择本项参数值
；按走纸按键确认参数值，并自动进入下一项参数设置。

1、设置波特率

可选波特率：9600、19200、38400、57600、115200。

2、设置纸张类型

可选纸张类型：receipt（收条纸）、label（标签纸）、auto(自动)、black mark（黑标纸）四种类型。

注重

在auto模式下，打印机每次开机后都会自动进纸一定距离以自动判别纸张类型。

在label模式下，打印机可定位的最大标签高度为400mm，出厂默认120mm。

在black mark模式下，打印机可定位的最大黑标间距为400mm，出厂默认300mm。

3、设置打印浓度

可选打印浓度：0,1,2,3,4（5个层次）‘0’档最淡

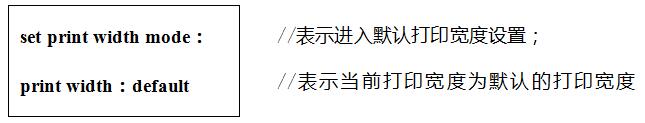

4、设置打印宽度

可选打印宽度：default（默认模式384dots（48mm））、full area(全宽模式448dots(58mm))两种类型。

5、设置指令（仅当使用标签纸时有用）

6、重新开机后，以上设置生效。

五、常见问题及解决计划 ↓

问题1：打印使命下发了，为什么不打
？

征象形貌：使命下发后停留在“已将测试页发送给打印机”的提醒页面，“装备治理器”的驱动图标显示为
；桌面右下角打印使命图标一直滞留，双击进入，可以看到打印使命。

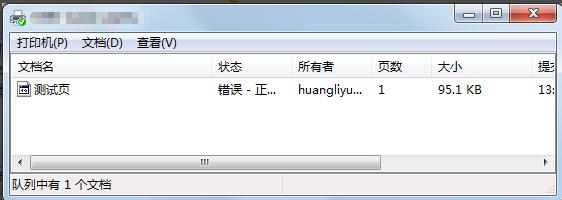

情形a:打印使命显示“过失”状态。

解决计划：先确认驱动测试页是否能够打印，若不可，检查驱动端口是否选择准确，参考下文“USB端口选择”。

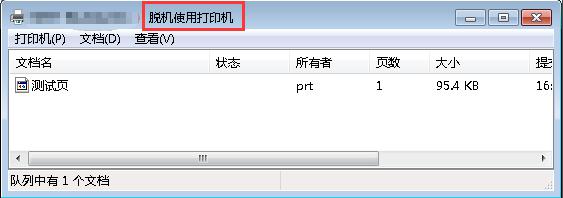

情形b:打印机为脱机状态。

解决计划：在空缺处右击，作废脱机状态。

情形c:驱动测试页能够正常打印，可是勒索系统下发的使命无法打印
？突ё爸枚喔銮，勒索系统未选中对应的打印机驱动。

解决计划：确认准确的打印机驱动，重新选择。

问题2：为什么打印乱码
？

情形a:驱动测试页乱码，可是自检页正常

解决计划：①审查驱动类型是否准确：打印标签用HPRT LPQ Label Driver，打印小票用HPRT LPQ Receipt Driver ②审查协议是否对应：打印标签时，设置为ESC，打印标签用TSPL。

情形b：驱动测试页和自检页都乱码

解决计划：打印机故障，需返厂

问题3：为什么走纸不正常
？

情形a:用小票纸打印时，隔很长一段距离才打印一部分内容。

解决计划：安排小票纸，纸张判断类型设置成标签纸，导致打印机侦测不到缝标一直走纸。设置纸张判断类型要与现实安排的纸张类型相一致。

情形b:用标签纸打印时，按一次走纸键不可恰恰走一张纸。

解决计划：安排标签纸，纸张判断类型设置成小票纸，导致打印机走纸的距离差池。设置纸张判断类型要与现实安排的纸张类型相一致。

情形c:纸张判断类型与现实安排纸张相一致，都为标签纸，走纸却不纪律。

解决计划：定位禁绝，检查下侦测器位置是否准确。

情形d：为什么每次开机或盖上盖子后，会自动走纸一段距离
？

解决计划：纸张判断类型设置为auto(自动)时，每次开机或盖上盖子后，会自动走纸一段距离，以举行判断纸张类型并定位，这个为正常征象。

问题4：纸张判断类型和现实纸张类型都为标签纸（黑标纸），可是打印的内容却错位了
？

解决计划：①审查下侦测器位置是否准确：打印标签纸时，下侦测器位置瞄准正中央
；打印黑标纸时，下侦测器瞄准黑标，并注重错开纸张预打印内容。②审查纸张模板和现实纸张规格巨细是否一致，若模板大于现实纸张规格，请重新调解
；另外个体纸张规格尺寸不敷标准，建议将模板高度适当调低3~5mm。③若扫除了以上两种情形仍然有错位征象，判断为侦测器坏掉，需返厂维修。
